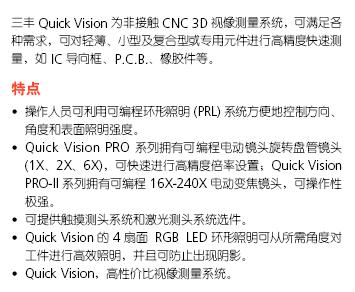

  • 产品名称：3D视像测量系统
  • 品        牌： 三丰
  • 产        地：日本
  • 发布时间： 2012-07-25
产品详细

型号 QV Apex 202 [HYPER QV202*** QV Apex 302 [HYPER QV302*** QV Apex 404 [HYPER QV404*** QV Apex 606 [HYPER QV606***
PRO PRO2 PRO3 PRO PRO2 PRO3 PRO PRO2 PRO3 PRO PRO2 PRO3
测量范围 X-axis 200mm (8”) 　 300mm (10”) 　 400mm (16”) 　 600mm (24”) 　
　 Y-axis 200mm (8”) 　 200mm (8”) 　 400mm (16”) 　 650mm (26”) 　
　 Z-axis 200mm (8”) 　 200mm (8”) 　 250mm (10”) 　 250mm (10”) 　
分辨率 0.1µm [0.02µm] 0.1µm [0.02µm] 0.1µm [0.02µm] 0.1µm [0.02µm]
CCD色彩 B&W B&W Color B&W B&W Color B&W B&W Color B&W B&W Color
精度 E1XY (1.5+3L/1000)µm [(0.8+2L/1000)µm] (1.5+3L/1000)µm [(0.8+2L/1000)µm] (1.5+3L/1000)µm [(0.8+2L/1000)µm] (1.5+3L/1000)µm [(0.8+2L/1000)µm]
(20°C±0.2°C) E1Z***** (3.0+4L/1000)µm [(3.0+2L/1000)µm] (3.0+4L/1000)µm [(3.0+2L/1000)µm] (3.0+4L/1000)µm [(3.0+2L/1000)µm] (3.0+4L/1000)µm [(3.0+2L/1000)µm]
[20˚C ± .2˚C] E2XY (2.5+4L/1000)µm [(1.4+3L/1000)µm] (2.5+4L/1000)µm [(1.4+3L/1000)µm] (2.5+4L/1000)µm [(1.4+3L/1000)µm] (2.5+4L/1000)µm [(1.4+3L/1000)µm]
最大驱动速度 X/Y/Z-axis 300mm/s [200mm/s] 300mm/s [200mm/s] 300mm/s [200mm/s] 300mm/s [200mm/s]
光源 Surface LED, RGB Halogen Halogen LED, RGB Halogen Halogen LED, RGB Halogen Halogen LED, RGB Halogen Halogen
(PRL: Programmable Contour LED, white Halogen Halogen LED, white Halogen Halogen LED, white Halogen Halogen LED, white Halogen Halogen
Ring Light) PRL LED, RGB Halogen Halogen LED, RGB Halogen Halogen LED, RGB Halogen Halogen LED, RGB Halogen Halogen
转塔系统 Turret Zoom Turret Turret Zoom Turret Turret Zoom Turret Turret Zoom Turret
玻璃台尺寸 329 x 271mm  399 x 271mm  493 x 551mm  697 x 758mm
最大工件高度 200mm 200mm 250mm 250mm
最大工件重量 15kg 20kg 40kg 50kg
外形尺寸(W x D x H)*** 714 x 860 x 1535mm (28” x 34” x 60”) 784 x 860 x 1535mm (31” x 34” x 60”) 1040 x 1220 x 1765mm (41” x 48” x 69”) 1310 x 1861 x 1821mm (52” x 48” x 72”)
重量 353kg (784 lbs) 383kg (851 lbs) 662kg (1741 lbs) 1848kg (4107 lbs)
